Programmieren und prüfen in einem Durchgang, ohne PC am Prüfplatz

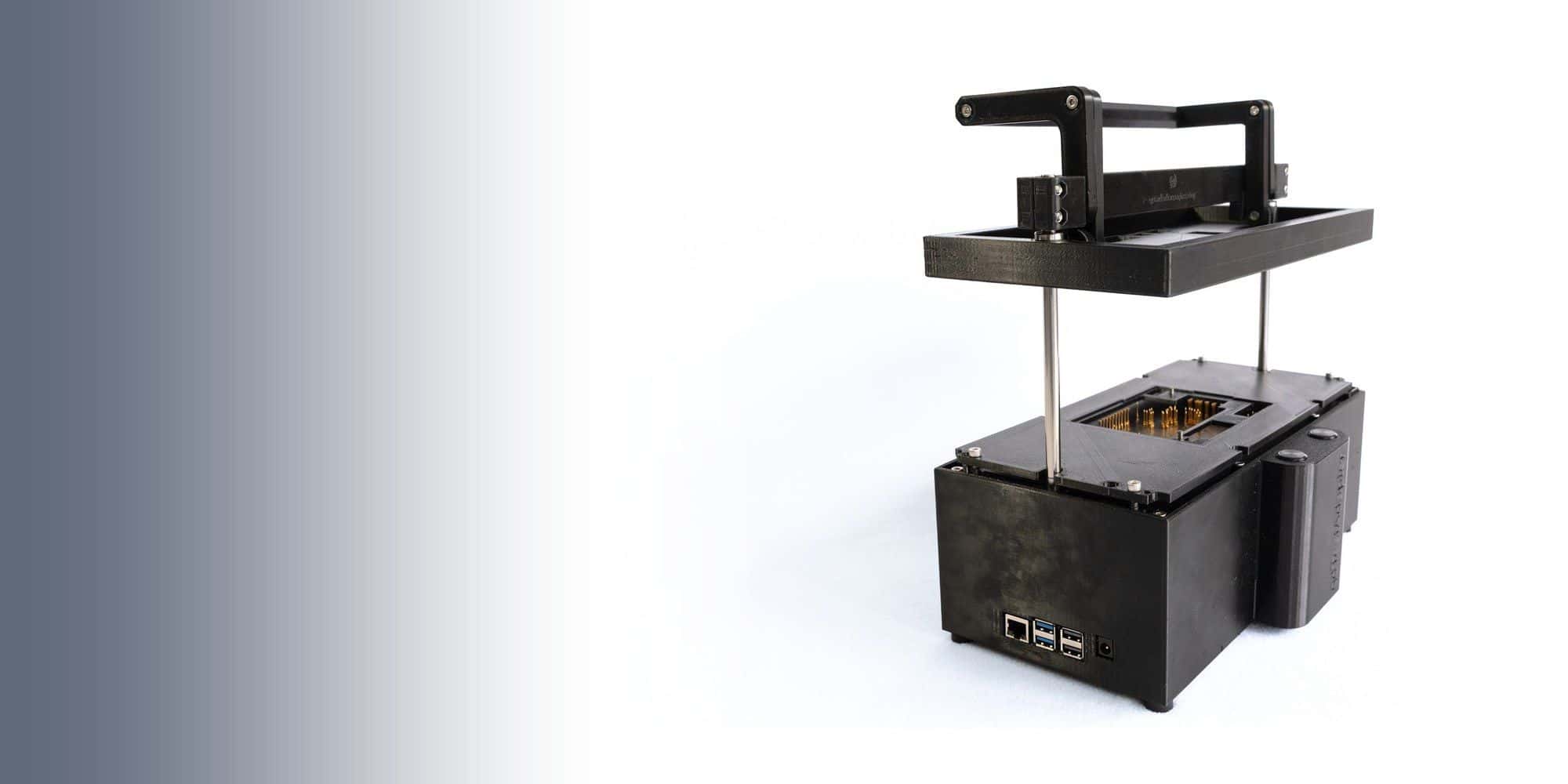

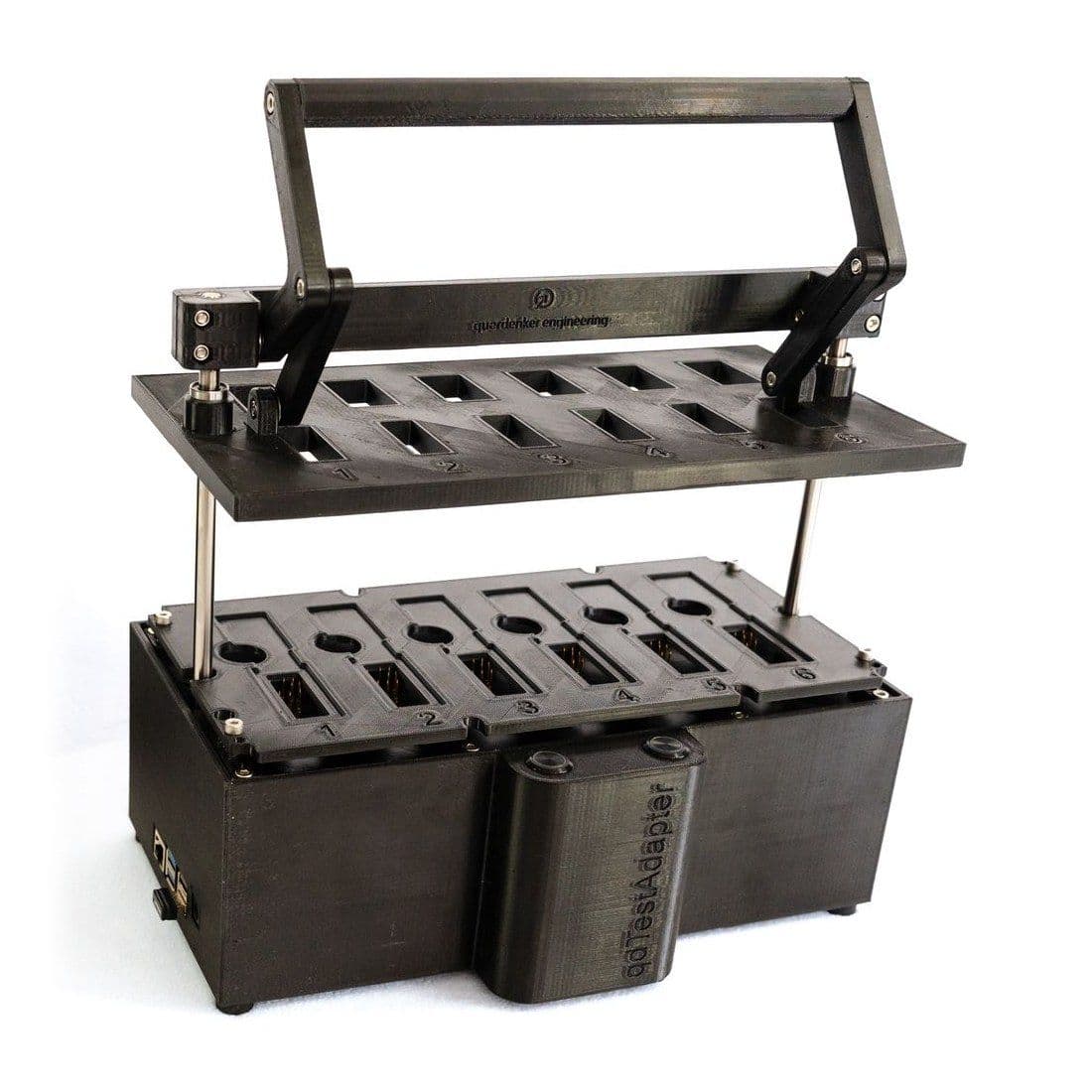

qdTest ist ein Prüfadapter mit eingebauter Mess- und Programmierelektronik. Die Aufnahme drucken wir für Ihre Baugruppe, den Prüfablauf legen Sie im Online-Konfigurator fest. Das Komplettsystem kostet ab ca. 3.800 € netto und ist sechs Wochen nach der Freigabe Ihrer Konfiguration bei Ihnen.

Preis berechnenKosten vergleichen

In der Fachpresse

  • ELEKTRONIKPRAXIS
  • DeviceMed

In sechs Wochen vom Layout zum Prüfplatz

  1. Designdaten und/oder Spezifikation senden

    Sie schicken uns, was Sie haben: Designdaten, Testspezifikation und/oder das Testziel.

  2. Angebot und Freigabe

    Wir prüfen die Daten und unterbreiten Ihnen einen Vorschlag für die Umsetzung. Auf Wunsch übernehmen wir die Testplanerstellung, Sie geben frei.

  3. Gerät in der Fertigung

    Sechs Wochen nach der Freigabe der Konfiguration steht das System bei Ihnen: gedruckte Aufnahme, Nadelbett, Elektronik und Prüfsoftware.

Selbst bauen oder individuell bauen lassen ist in der Regel teurer und dauert länger

  • Unser Angebot

    qdTest

    Kosten

    ab 3.800 €

    netto, komplettes System

    Bis zur ersten geprüften Baugruppe

    6 Wochen

    ab Freigabe der Konfiguration

    Was Sie bekommen
    Vorteil: Adapter, Messtechnik, Programmer und Software in einem Gerät
    Am Prüfplatz
    Vorteil: ein Gerät
    Ihr Aufwand
    Vorteil: Testpunkte und Ablauf konfigurieren

    Passt für kleine und mittlere Serien, Baugruppen bis 250 × 170 mm.

  • Eigenbau

    Kosten

    ab 8.500 €

    2.500 € Material und 80 Stunden zu 75 €

    Bis zur ersten geprüften Baugruppe

    3 Monate

    neben dem Tagesgeschäft

    Was Sie bekommen
    Adapter, Netzteil, Multimeter, PC und eigene Skripte
    Am Prüfplatz
    PC, Messgeräte, Verkabelung
    Ihr Aufwand
    Schaltung, Software, Doku und Pflege

    Passt, wenn Sie Zeit haben und alles selbst machen wollen.

  • Prüfstand vom Dienstleister

    Kosten

    ab 20.000 €

    Einzelanfertigung nach Lastenheft

    Bis zur ersten geprüften Baugruppe

    ab 6 Monate

    mit Lastenheft und Abnahme

    Was Sie bekommen
    Einzelanfertigung nach Lastenheft
    Am Prüfplatz
    meist Schrank oder Rack mit PC
    Ihr Aufwand
    Lastenheft und Abnahme

    Passt für sehr spezifische Anforderungen. Solche Anpassungen bieten wir Ihnen gerne als Add-on zum qdTest an.

Eigenbau und Dienstleister: Erfahrungswerte aus unseren Projekten, eigene Stunden mit 75 € gerechnet. Ihr Fall kann abweichen.

Technische Daten

Verfügbar

Die Werte, nach denen in der Auslegung gefragt wird. Alles Weitere steht im Datenblatt.

Technische Daten Technische Daten
Prüflingbis 250 × 170 mm, Pitch 2,54 oder 1,27 mm
Spannung messen16 Kanäle je Board, ± 0,2 %
Strom messen8 Kanäle je Board, ± 0,3 %
Schalten8 Relais je Board, bis 30 V / 1 A
Versorgen2 Kanäle je Board, 2 bis 20 V, ± 5 A, ± 0,15 %
Programmierenbis zu 2 × ST-Link (SWD)
SchnittstellenUART, I²C, RS232, RS485, USB 2.0, SD-Karte

Unterlagen

Prüfsoftware für die Fertigung gebaut: simpel und funktional

  • Schritte

    Relais schalten, Spannung messen, Strom messen, Netzteil stellen, per Programmer flashen, warten, externes Kommando ausführen. Dazu manuelle Prüfschritte und Eingaben des Bedieners.

  • Grenzwerte

    Jeder Messschritt kann Grenzen haben. Liegt ein Wert außerhalb, bricht der Ablauf ab und kann flexibel wiederholt werden.

  • Protokoll

    Jeder Prüflauf ergibt ein Protokoll je Seriennummer: im Kopf Software, Zeitpunkt, Umgebung und Prüfer, darunter je Prüfschritt Grenzen, Messwert und Ergebnis.

  • Daten

    Protokolle landen auf dem USB-Stick oder gehen per REST-API an Ihr ERP-System. Lassen Sie beim Bestücker prüfen, bleiben die Daten trotzdem in Ihrem Zugriff.

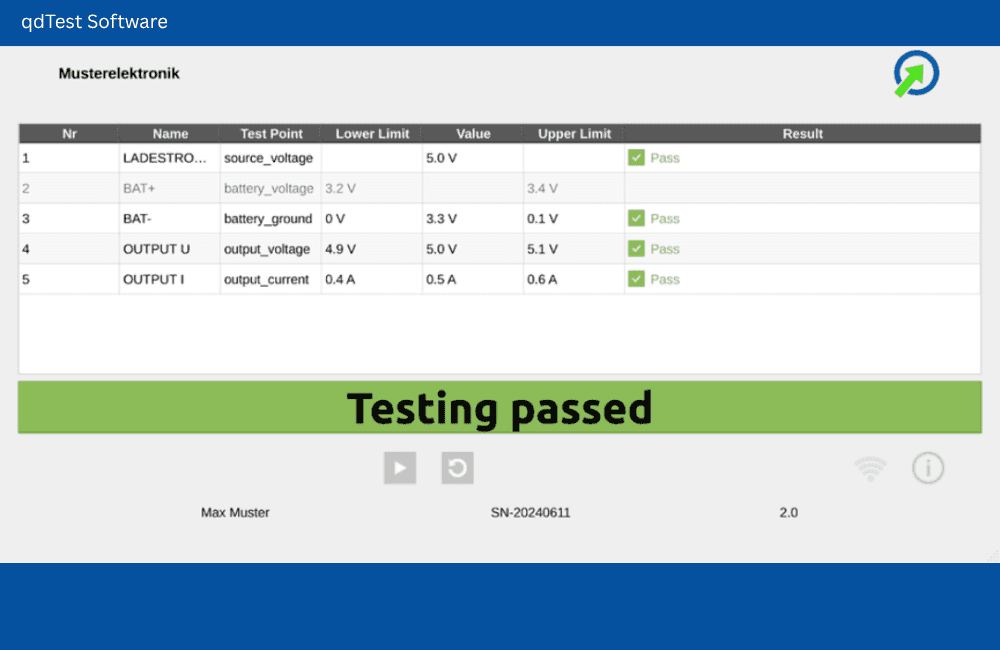

Prüfsoftware: Tabelle der Testschritte mit Grenzen, Messwert und Ergebnis

Im Einsatz

Alle Projektberichte lesen

Transparenz von Anfang an

Was passiert, wenn sich das Layout ändert?

Bleiben die Testpunkte an ihrem Platz, ändern Sie nur den Prüfablauf. Wandern Testpunkte, drucken wir Aufnahme und Nadelträger neu. Gehäuse und Elektronik bleiben, deshalb kostet der Umbau merklich weniger als ein neues System.

Sind die Preise verbindlich?

Die Preise auf dieser Seite und im Rechner sind Richtpreise netto. Verbindlich ist das Angebot, das wir nach der Prüfung Ihrer Konfiguration schreiben.

Gibt es einen Nachlass, wenn wir zwei Systeme bestellen?

Ja. Ein zweites System mit derselben Konfiguration, etwa für die Stichprobe im eigenen Wareneingang oder als Ersatzadapter beim Bestücker, bieten wir günstiger an, weil Auslegung und Prüfablauf schon stehen. Den Preis nennen wir Ihnen im Angebot.

Wofür ist qdTest nicht gemacht?

Für Baugruppen über 250 × 170 mm, für vollautomatische Linien mit hohem Durchsatz und für Hochspannungs- oder HF-Prüfungen. Solche Prüfplätze bauen wir als Projekt.
